Вы когда-нибудь задумывались, почему один дом стоит десятилетия, а другой начинает трещать по швам уже через два года после сдачи? Разница редко кроется в удаче. Чаще всего дело в том, как именно был подготовлен проект. Многие владельцы участков считают, что достаточно нарисовать план в блокноте или скопировать красивую картинку из интернета. Но реальность строительства сурова: без грамотного проектирования вы рискуете не только бюджетом, но и безопасностью будущих жильцов.
Проект дома - это не просто красивые рендеры для вдохновения. Это строгий технический документ, который связывает ваши желания с законами физики и требованиями строительных норм. В России процесс строго регламентирован, и чтобы получить разрешение на строительство (или хотя бы спокойно жить без штрафов), нужно понимать, какие именно разделы входят в полноценную рабочую документацию.
Архитектурный раздел (АР): Внешний вид и планировка
Это то, с чего начинается любой разговор о доме. Архитектурный раздел отвечает на вопросы: «Как дом будет выглядеть?» и «Как мы будем в нем жить?». Здесь фиксируются все эстетические решения и функциональные зоны.
В состав АР обычно входят:
- Планы этажей: детальная расстановка стен, дверей, окон и перегородок с указанием размеров помещений.
- Фасады: чертежи внешних стен со всеми декоративными элементами, карнизами и отделочными материалами.
- Разрезы: вертикальные срезы здания, показывающие высоту потолков, расположение перекрытий и кровли.
- Спецификация материалов: список всех фасадных покрытий, типов остекления и входных групп.
Без этого раздела невозможно правильно рассчитать количество кирпича или блоков, а также заказать окна нужного размера. Ошибка здесь самая дорогая: переделывать фасад после возведения стен гораздо сложнее, чем изменить линию стены на бумаге.

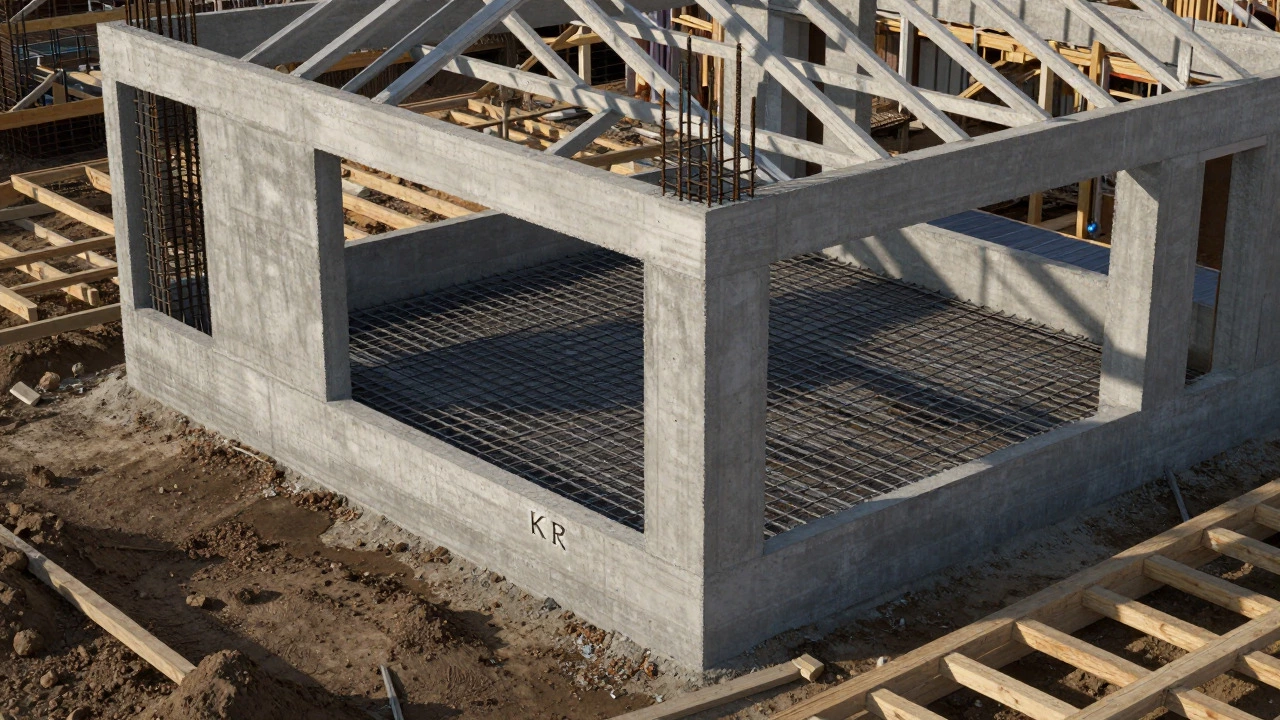

Конструктивный раздел (КР): Скелет вашего дома
Если архитектура - это кожа и мышцы, то конструктив - это кости. Именно этот раздел гарантирует, что крыша не провалится под снегом, а фундамент не уйдет в землю. Конструкторы рассчитывают нагрузки, подбирают сечение балок, арматуры и определяют тип фундамента.
Что входит в КР:
- Проект фундамента: расчет глубины заложения, типа опор (свайные, ленточные, плитные) и армирования.
- Каркас здания: чертежи несущих стен, колонн и ферм.
- Перекрытия и лестницы: расчет прочности межэтажных полов и конструкций лестниц.
- Кровельная система: стропильная конструкция, мауэрлаты и обрешетка.
Игнорирование КР - главная причина аварий. Например, если вы решите сделать мансарду по проекту, рассчитанному только на одноэтажный дом, старые балки могут не выдержать дополнительной нагрузки. Конструктор учитывает вес снега в вашем регионе, ветровые нагрузки и особенности грунта.

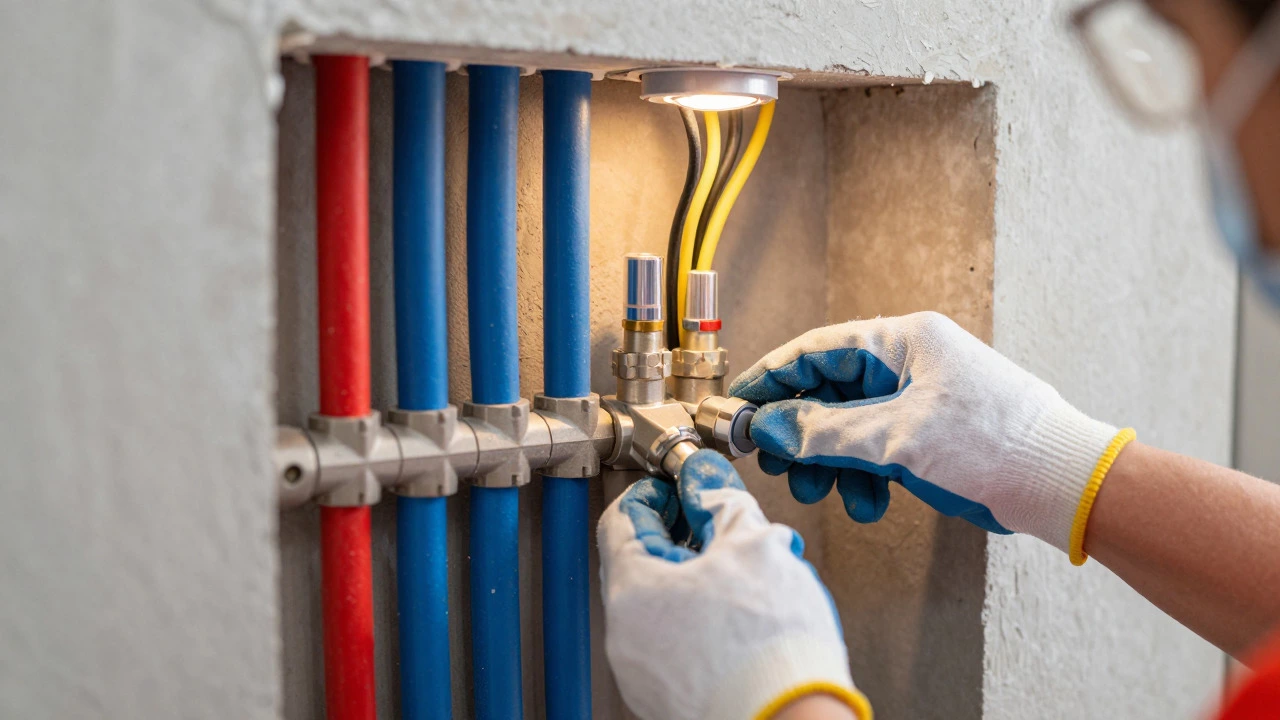

Инженерные системы (ИР): Комфорт и безопасность
Дом без коммуникаций - это просто бетонная коробка. Инженерный раздел делится на несколько подсистем, каждая из которых обеспечивает жизнедеятельность внутри здания. Часто эти проекты разрабатываются отдельными специалистами, так как требуют узкой экспертизы.
Основные подразделы:
- ОВ (Отопление и вентиляция): расчет тепловых потерь, подбор котла, разводка труб радиаторов и систем приточно-вытяжной вентиляции.
- ВС (Водоснабжение и канализация): схема подачи воды, расположения сантехники и отвода стоков (септик или центральная канализация).
- ЭМ (Электроснабжение): план розеток, выключателей, щитка автоматических выключателей и расчета мощности.
- АК (Автоматизация и диспетчеризация): для умных домов, включающих управление освещением, климатом и безопасностью.
Здесь важна точность до сантиметра. Если трубы отопления пересекут место установки будущей мебели или электрический кабель пройдет сквозь вентиляционный канал, ремонт потребует демонтажа отделки.
Геодезия и геология: Изучаем участок
Перед тем как начертить первую линию, нужно понять, где именно стоит строить. Этот этап часто упускают, строя «по глазам», но он критически важен для долговечности.
| Тип исследования | Что изучает | Зачем нужно |
|---|---|---|
| Топографическая съемка | Рельеф участка, наличие деревьев, соседних строений, уклоны. | Определение места размещения дома, расчет земляных работ. |
| Геологические изыскания | Состав грунтов, уровень грунтовых вод, пучинистость почвы. | Выбор типа фундамента, предотвращение просадок и деформаций. |
Без геологии вы не знаете, есть ли под вашим участком песок, глина или скала. Глина при замерзании расширяется и может выдавить фундамент вверх, вызвав трещины в стенах. Топография же поможет избежать ситуации, когда вода с крыши соседа течет прямо к вашему подвалу.
Рабочая vs Проектная документация: В чем разница?
Часто заказчики путают эти понятия, думая, что это одно и то же. На самом деле между ними есть существенная разница, влияющая на цену и детализацию.
Проектная документация создается для согласования с государственными органами (если требуется). Она содержит общие решения, обоснование безопасности и соответствие нормам. Её недостаточно для стройки.
Рабочая документация - это инструкция для рабочих. В ней указаны диаметры каждого стержня арматуры, марка бетона, шаг крепления утеплителя и точные координаты каждой розетки. Строительная бригада работает исключительно по рабочей документации. Если вы закажете только «проект» для согласования, вам придется дополнительно оплачивать разработку «рабочек».
Авторский надзор: Почему проект нельзя оставить лежать в столе
Даже самый идеальный проект требует корректировок на стройплощадке. Авторский надзор - это услуга архитектора или инженера, который выезжает на объект в ключевые моменты строительства.
Когда это особенно важно:
- При закладке фундамента (проверка разметки и качества бетона).
- При монтаже каркаса и перекрытий (контроль геометрии).
- При установке инженерных систем (согласование узлов примыкания).
Без автора на объекте рабочие часто «усовершенствуют» проект по своему усмотрению, заменяя дорогие материалы на дешевые аналоги или игнорируя сложные узлы. Результат: дом построен, но он не соответствует заявленным характеристикам энергоэффективности или прочности.
Стоимость проектирования: Сколько это стоит?
Цена зависит от сложности объекта, региона и квалификации исполнителей. Рынок предлагает разные варианты:
- Типовой проект: самый дешевый вариант. Вы покупаете готовое решение, которое уже проверено временем. Минус: мало возможности под себя, часто не учитывает специфику вашего участка.
- Индивидуальное проектирование: разработка с нуля под ваши пожелания. Стоимость варьируется от 500 до 1500 рублей за квадратный метр площади дома, в зависимости от полноты комплекта документов.
Экономия на проекте может привести к перерасходу средств на стройматериалы на 15-20%. Грамотный сметчик на этапе проектирования точно посчитает объем бетона и кирпича, исключая лишние закупки.
Нужно ли делать проект для частного дома?
По закону РФ для индивидуального жилищного строительства (ИЖС) проект не обязателен, если дом не выше 3 этажей и не более 3 этажей. Однако для получения ипотеки, подключения газа и легальной продажи недвижимости проект крайне желателен. Кроме того, без него сложно контролировать подрядчиков.
Что такое АР, КР и ИР в строительстве?
Это сокращения основных разделов проектной документации: АР - архитектурный раздел (планировки и фасады), КР - конструктивный раздел (фундамент, стены, кровля), ИР - инженерный раздел (электрика, отопление, водоснабжение).
Можно ли построить дом по фото из интернета?
Рискованно. Фотография показывает только внешний вид. Без чертежей вы не знаете толщину стен, тип фундамента и расположение несущих элементов. Это может привести к обрушению или невозможности разместить мебель внутри.
Сколько времени занимает разработка проекта?
Для стандартного дома площадью 100-150 кв. м разработка полного комплекта рабочей документации занимает от 1 до 3 месяцев. Сложные архитектурные формы увеличивают сроки.
Что важнее: геология или архитектура?
Геология первична. Красивый дом на слабом фундаменте разрушится. Сначала проводятся изыскания грунта, затем конструктор выбирает фундамент, и только потом архитектор адаптирует планировку под технические ограничения.
