Глубина ленточного фундамента: правила расчета и нормы для разных грунтов

Зачем точно знать глубину заложения

Вы копаете котлован слишком мелко - дом уходит в землю при первом же морозе. Вы роете слишком глубоко - тратите лишние деньги на бетон и аренду экскаватора, хотя грунт был бы стабилен и выше. Глубина заложения ленточного фундамента является ключевым параметром, определяющим устойчивость здания к силам пучения грунта и его несущую способность. Это не просто цифра из головы строителя. Это результат расчетов, зависящих от типа почвы, уровня подземных вод и климата вашего региона.

В Новосибирске, где я живу, мы сталкиваемся с вечной мерзлотой и сильными морозами. Здесь ошибка в расчете глубины стоит дорого. Но даже в южных регионах игнорирование норм ведет к трещинам в стенах. Давайте разберемся, как определить эту величину правильно, опираясь на строительные нормы и реальный опыт.

Главное правило: ниже уровня промерзания

Самый надежный способ избежать проблем с пучением грунта (когда вода в земле замерзает, увеличивается в объеме и поднимает фундамент) - заглубить подошву ленты ниже отметки промерзания. Этот показатель называется глубина промерзания грунта (СП). Для Новосибирска этот показатель составляет около 180-200 см. Если вы строите тяжелый кирпичный дом, ваша лента должна уходить минимум на 200-220 см вниз.

Однако есть нюанс. Если грунт непучинистый (например, крупный песок или гравий), он не расширяется при замерзании. В таких случаях можно не соблюдать жесткое правило «ниже СП», а ориентироваться на другие факторы. Но для большинства глинистых и супесчаных почв, характерных для средней полосы России, это золотое правило.

Как влияют грунтовые воды

Вода - главный враг фундамента. Если уровень грунтовых вод (УГВ) высокий и находится выше отметки промерзания, ситуация усложняется. Влажная глина при замерзании становится агрессивной. В этом случае глубина заложения должна быть строго ниже уровня промерзания. Никаких компромиссов.

Если же грунтовые воды залегают глубоко (ниже уровня промерзания), вы получаете право на экономию. Согласно СП 50.13330.2012 «Основания зданий и сооружений», при низком УГВ глубину заложения можно уменьшить до 0,75 от расчетной глубины промерзания. Но тут есть важное условие: вы обязаны качественно утеплить вертикальную часть фундамента и отмостку вокруг дома. Теплоизоляция предотвращает промерзание грунта непосредственно у стен, снижая силы пучения.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Что такое МЗЛФ? Это лента, заложенная на глубину от 30 до 70 см. Она популярна среди владельцев дачных участков и тех, кто строит легкие каркасные или деревянные дома. Использовать МЗЛФ можно только при соблюдении трех условий:

• Грунт непучинистый (песок, гравий) или слаботекучая глина.
• Уровень грунтовых вод низкий (ниже 2 метров).
• Нагрузка от дома небольшая (нет тяжелых перекрытий, нет второго этажа из кирпича).

Для Новосибирска МЗЛФ подходит редко. Из-за глубокого промерзания (почти 2 метра) такой фундамент будет подвержен сильным подвижкам, если не выполнить сложную систему утепления и дренажа. Риск того, что весной дом «поплывет», слишком высок. Поэтому в нашем регионе чаще используют полногабаритные ленты.

Роль веса самого дома

Тяжелый дом требует более глубокого и широкого фундамента. Кирпичный двухэтажный коттедж весом в 100 тонн передаст на грунт огромное давление. Чтобы это давление распределилось равномерно, лента должна стоять на плотном основании. Часто это требует углубления ниже пластов слабых грунтов (например, торфа или мягкого ила) до достижения твердых слоев.

Деревянный бревенчатый дом весит значительно меньше. Он легче переносит небольшие сезонные деформации грунта. Поэтому для деревянных конструкций требования к глубине могут быть чуть мягче, особенно если используется свайно-ленточный вариант или МЗЛФ с усиленной подушкой.

Шаги по самостоятельному расчету

Не нужно быть инженером-геологом, чтобы сделать базовый расчет. Вот простой алгоритм действий:

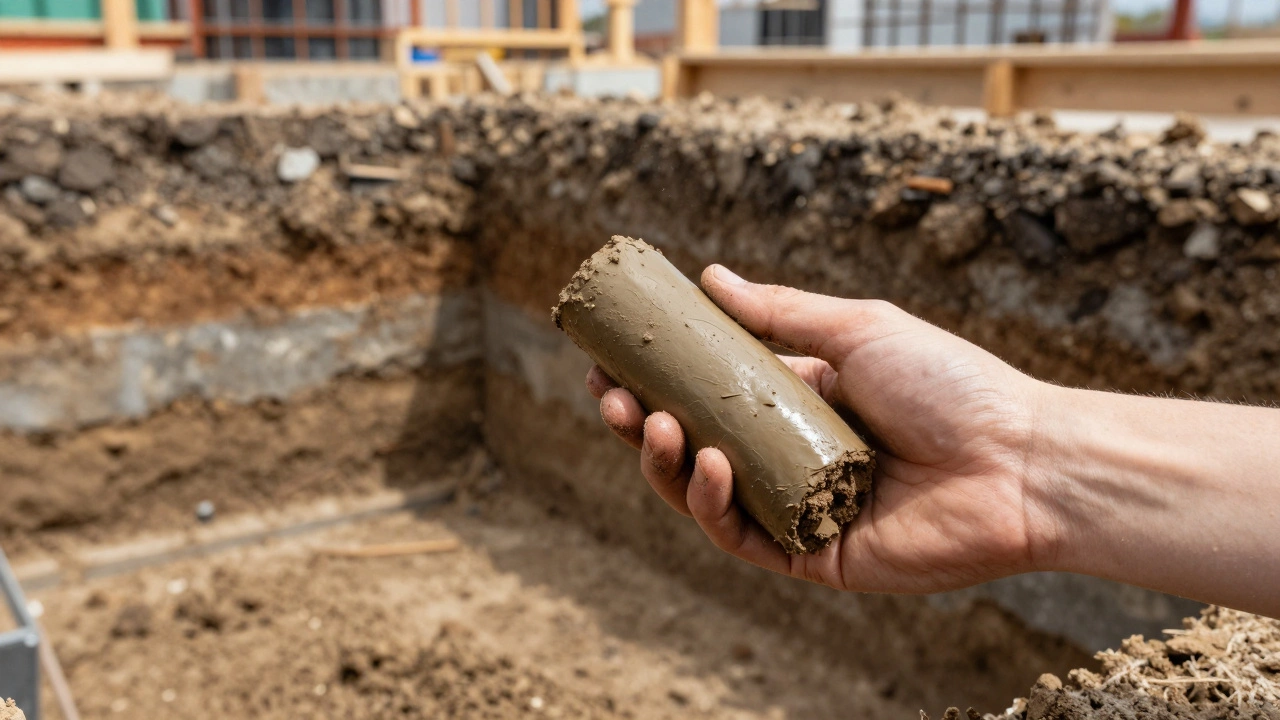

1. Определите тип грунта. Выкопайте шурф глубиной 1,5-2 метра. Посмотрите, что там: песок, глина, камень? Возьмите образец земли, намочите водой и попробуйте скатать колбаску. Если она держит форму без трещин - это глина (пучинистая). Если рассыпается - песок (менее пучинистый).
2. Узнайте нормативную глубину промерзания. Для Новосибирска возьмите значение 1,8-2,0 метра. Для Москвы - около 1,4 метра. Для Сочи - 0,5 метра. Эти данные есть в строительных нормах (СП 131.13330).
3. Проверьте уровень грунтовых вод. Спросите у соседей или посмотрите воду в колодце/скважине летом и зимой.
4. Примените коэффициенты. Если грунт глинистый и вода высокая - копайте ниже 2 метров. Если песок и вода глубокая - можно ограничиться 1 метром с хорошим утеплением.
5. Учтите уклон участка. Если дом стоит на склоне, глубина заложения с нижней стороны может быть больше, чем с верхней, но разница не должна превышать 1 метр на 6 метров длины стены.

Ошибки, которые стоят дорого

Частая ошибка новичков - экономия на песчаной подушке. Даже если вы правильно рассчитали глубину, без уплотненной подушки из песка и щебня толщиной 20-30 см фундамент может просесть неравномерно. Песок работает как амортизатор и дренаж.

Другая ошибка - игнорирование арматуры. Лента должна иметь пространственный каркас из арматуры диаметром 12-16 мм. Без нее бетон потрескается от давления грунта, независимо от глубины заложения.

Также многие забывают про гидроизоляцию. Вертикальная гидроизоляция (битумная мастика или рубероид) защищает бетон от влаги, а горизонтальная (между фундаментом и стеной) не дает капиллярной влаге подниматься вверх в стены дома.

Когда нужен профессиональный расчет

Если ваш участок имеет сложный рельеф, рядом протекает река, или вы строите большое здание из тяжелых материалов, лучше заказать геологические изыскания. Геологи пробурят скважины, возьмут образцы и дадут точный отчет о несущей способности грунта. Стоимость таких работ несоизмерима с ценой ремонта фундамента через пять лет.
