Главное за 30 секунд
- Для расчета нужен тангенс: делим высоту на длину (горизонтальный пролет).
- Результат этой операции вбиваем в калькулятор под кнопкой
inv Tanилиatan. - Слишком низкий угол (меньше 12°) опасен для мягкой кровли из-за протечек.
- Слишком крутой угол (больше 45°) увеличивает расход материалов и сложность монтажа.
Что такое угол наклона и зачем он нужен
Когда мы говорим про крышу, угол наклона крыши это градусная величина между горизонтальной плоскостью перекрытия и скатом кровли , которая определяет, насколько эффективно будет скатываться вода и снег. Это не просто вопрос эстетики. Если вы живете в Новосибирске или любом другом заснеженном городе, плоская крыша превратится в бассейн после первого же серьезного снегопада.
Правильный расчет влияет на выбор материала. Например, для металлочерепицы популярного кровельного материала из оцинкованной стали с полимерным покрытием минимальный рекомендуемый угол составляет около 14 градусов. Если сделать меньше, вода может затекать под нахлесты листов, и через два года вы обнаружите гниль в стропилах.
Как рассчитать угол по длине и высоте: пошаговый алгоритм
Для расчета нам понадобятся две величины. Первая - это высота конька (вертикальный отрезок от уровня потолка до верхней точки крыши). Вторая - ширина пролета или «плечо» (расстояние от края стены до точки, где находится конек, измеренное строго по горизонтали).

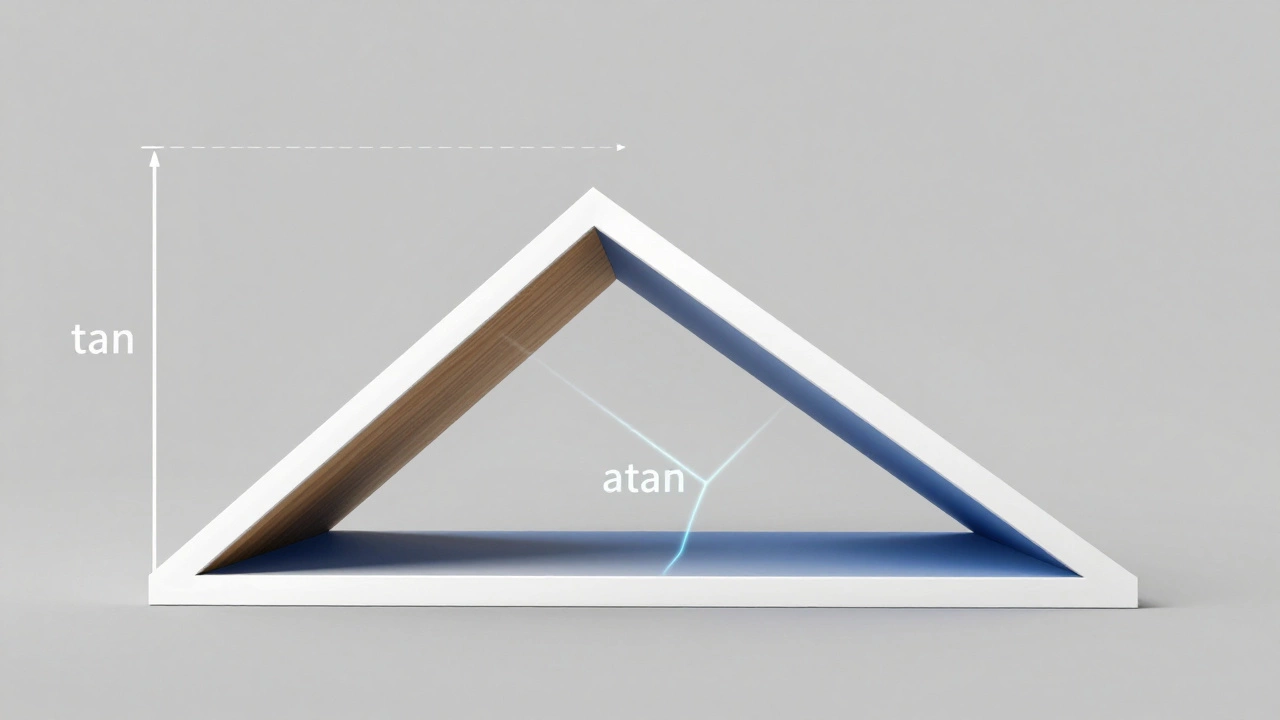

Самый простой способ найти угол - использовать формулу тангенса. В геометрии тангенс - это отношение противолежащего катета (высоты) к прилежащему (длине). Вот как это работает на практике:
- Измерьте высоту подъема (A) в метрах.
- Измерьте длину горизонтального основания (B) в метрах.
- Разделите A на B. Вы получите десятичное число (например, 0.577).
- Теперь нужно перевести это число в градусы. Возьмите любой инженерный калькулятор (даже в телефоне) и воспользуйтесь функцией арктангенса (она обозначается как
atan,tan⁻¹илиinv tan).
Пример из жизни: допустим, высота вашего конька составляет 1.5 метра, а расстояние от стены до центра дома - 2.6 метра. Делим 1.5 на 2.6, получаем примерно 0.577. Нажимаем кнопку atan на калькуляторе - и вуаля, ваш угол примерно 30 градусов.
Таблица соответствия высоты и длины для популярных углов
Если вам некогда возиться с калькулятором, можно использовать готовую шпаргалку. В таблице ниже приведены коэффициенты: во сколько раз высота должна быть больше или меньше длины основания, чтобы получить конкретный угол.
| Желаемый угол (°) | Коэффициент (Высота ÷ Длина) | Пример: если длина 3 м, высота будет... |
|---|---|---|
| 15° | 0.268 | 0.80 м |
| 22.5° | 0.414 | 1.24 м |
| 30° | 0.577 | 1.73 м |
| 35° | 0.700 | 2.10 м |
| 45° | 1.000 | 3.00 м |

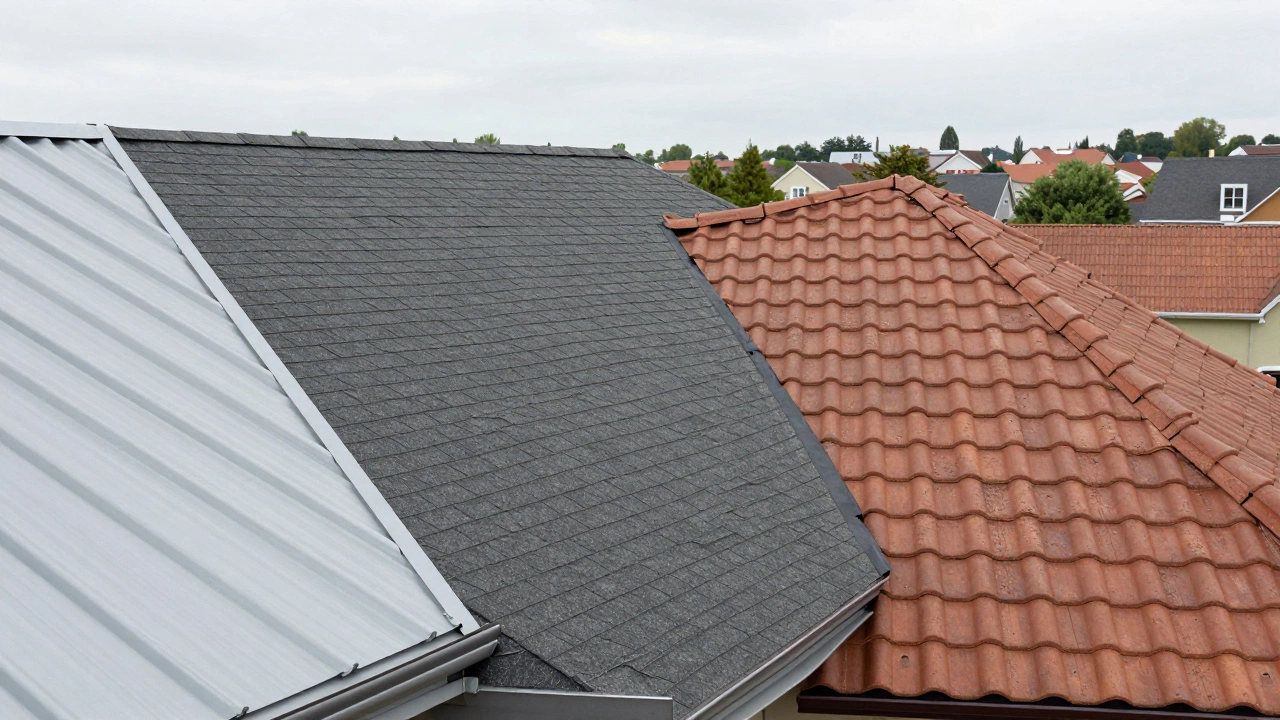

Особенности выбора угла для разных типов кровли
Выбор угла зависит не только от математики, но и от того, что вы положите сверху. Разные материалы ведут себя по-разному при разном уклоне.
Мягкая кровля гибкая плита из стеклохолста с битумной пропиткой и каменной крошкой требует особого внимания. Если угол будет слишком низким (до 12 градусов), вода будет застаиваться, и гидроизоляция быстро выйдет из строя. Для такого материала обычно делают уклон от 15 до 30 градусов.
С профнастилом листовой стальной профиль с trapezoidal form проще. Он прощает более низкие углы (вплоть до 10-12 градусов), так как имеет выраженные желоба для отвода воды. Однако при углах выше 40 градусов стоимость монтажа растет: работать на крутом скате гораздо сложнее, требуются леса и страховочные системы.
А вот черепица (керамическая или бетонная) - это тяжелый материал. Чтобы она не сползала и эффективно отводила осадки, ее обычно монтируют под углом от 25 до 45 градусов. Если сделать угол меньше 20, риск протечек через стыки плиток становится критическим.
Как найти длину стропила, когда угол уже известен
Когда вы рассчитали угол и высоту, вам нужно понять, сколько дерева закупать. Для этого используется теорема Пифагора фундаментальная теорема геометрии, согласно которой квадрат гипотенузы равен сумме квадратов катетов . В нашем случае гипотенуза - это и есть длина стропильной ноги.
Формула выглядит так:
Длина стропила = √(Высота² + Длина основания²)
Например, если высота конька 2 метра, а основание 3 метра:
2² + 3² = 4 + 9 = 13.
Извлекаем корень из 13 и получаем примерно 3.61 метра. Не забудьте добавить к этому значению длину свеса крыши (обычно 50-70 см), чтобы вода не текла по стенам дома.
Типичные ошибки при расчете
Часто новички путают длину стропила с длиной основания. Помните: основание - это проекция на землю, а не фактическая доска. Если вы измерите длину доски и разделите ее на высоту, вы получите неправильный результат, так как будете работать с косинусом, а не с тангенсом.
Еще одна ошибка - игнорирование толщины самого конькового бруса. При точных расчетах нужно вычитать половину толщины конька из общей длины основания, иначе крыша «вырастет» на несколько сантиметров больше, чем планировалось, и кровельный материал ляжет криво.
Что будет, если сделать угол наклона слишком маленьким?
Главная проблема - застой воды и снега. Это приводит к протечкам через стыки материалов, гниению стропил и огромной снеговой нагрузке, которая может привести к обрушению крыши. Кроме того, многие производители кровельных материалов снимают гарантию, если угол наклона ниже их технических требований.
Как проще всего измерить высоту конька, если дом еще не построен?
Вы можете задать ее произвольно, исходя из желаемого угла наклона. Выберите угол (например, 30°), измерьте ширину пролета и умножьте ее на коэффициент из таблицы выше (для 30° это 0.577). Полученное число и будет вашей расчетной высотой конька.
Нужен ли разный угол наклона для разных скатов одной крыши?
Обычно скаты делают симметричными для равномерного распределения нагрузки. Однако в сложных архитектурных формах или при пристройках углы могут отличаться. В таком случае расчет проводится для каждого ската отдельно по той же формуле тангенса.
В чем разница между градусами и процентами наклона?
В строительстве иногда используют проценты. Процент наклона - это отношение высоты к длине, умноженное на 100. Например, если высота 1 метр, а длина 10 метров, наклон составляет 10%. Градусы же измеряют фактический угол поворота от горизонтали. Перевести проценты в градусы можно через арктангенс того же числа.
Можно ли использовать обычную линейку для расчета угла?
Линейка поможет измерить катеты (высоту и длину), но сам угол она не покажет. Для этого понадобится либо транспортир (в масштабе чертежа), либо калькулятор, либо специальный инструмент - угломер или цифровой уровень.
Что делать дальше
Если вы определились с углом, следующим шагом станет расчет количества стропил и подбор сечения бруса. Помните, что чем круче угол, тем меньше нагрузка от снега, но больше нагрузка от собственного веса материала (особенно если это тяжелая черепица). Если вы сомневаетесь в своих расчетах, лучше один раз перепроверить цифры с помощью онлайн-калькулятора стропил, чтобы не переплачивать за лишний лес или, что хуже, не переделывать всю крышу.
